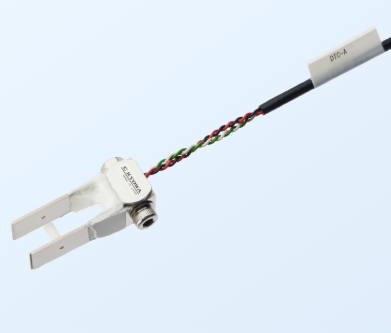

DTC-A  夾式位移傳感器

特點

符合標準：前端形狀符合 ASTM 標準，適用于以材料試驗為主的位移測量。

防過載設計：帶有防止過載的止動器，可承受 130% 的安全過載，保護傳感器在測量過程中不受損壞。

可定制：可制作 TEDS 對應產品，方便與其他智能設備連接和數據交互。

體積小巧：重量約 20g（不含電纜），尺寸緊湊，便于安裝和使用。

技術參數

額定容量：有 2mm（安裝槽間隔 8～10mm）、5mm（安裝槽間隔 4～9mm）等規格。

精度指標：非線性度、滯后、重復性均在 ±1% RO 以內。

額定輸出：2.5mV/V（5000×10-6 應變）+20%，-10%。

電氣特性：最大激勵電壓 10V AC 或 DC，推薦激勵電壓 2～4V AC 或 DC，輸入電阻和輸出電阻均為 350Ω±2%，電纜為 0.08mm2、4 芯屏蔽乙烯線 2m，外徑 3.2mm，前端裸線。

環境特性：允許使用溫度范圍為 - 10～60℃，溫度補償范圍為 0～50℃，零點溫度影響為 ±0.05% RO/℃以內，輸出溫度影響為 ±0.05%/℃以內。

機械性能：測量力約 4 至 20N（DTC-A-2）、1 至 10N（DTC-A-5），固有頻率 DTC-A-2 約為 580Hz，DTC-A-5 約為 215Hz。

應用領域

材料試驗：常用于各種材料的裂紋開口部位移測量，可準確監測材料在受力過程中裂紋的擴展情況，為材料的性能研究和質量評估提供數據支持。

建筑結構監測：可用于監測建筑結構中混凝土構件、鋼結構等的裂縫發展情況，及時發現結構的安全隱患，保障建筑的安全性。

機械制造：在機械加工過程中，可監測刀具與工件之間的相對位移，確保加工精度；也可用于機械設備的故障診斷，通過監測關鍵部件的位移變化，判斷設備是否存在異常磨損、松動等問題。
