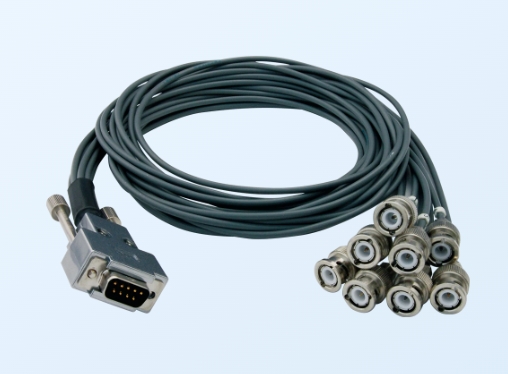

日本 KYOWA 共和 U-62 系列BNC 公頭 ×8 - D-Sub9 針公頭連接器是多通道信號整合與工業級數據采集系統的核心組件，其設計理念圍繞高密度信號傳輸、跨平臺兼容性及復雜環境適應性展開。結合 KYOWA 在應變測量領域的技術積累與行業需求，該產品的核心特性體現在以下維度：

一、硬件架構與信號傳輸性能

1. 8 通道 BNC 接口與 D-Sub9 針的模塊化設計

通道配置能力：U-62 提供8 個獨立 BNC 公頭接口（支持 50Ω/75Ω 阻抗切換），可連接應變片、加速度計或動態傳感器（如 KYOWA KFG-5-120-C1-11L1M2R），通過 D-Sub9 針接口實現多通道同步采集。D-Sub9 針引腳分配優化為：6 個信號引腳（支持差分傳輸）、2 個電源引腳（±5V/±12V）及1 個屏蔽地線，支持熱插拔與故障冗余設計。

信號完整性增強：BNC 接口采用鍍金觸點（厚度≥3μm），接觸電阻≤0.5mΩ，可承受 10A 瞬時電流。內置EMI 濾波器（帶寬 DC~50kHz），配合 KYOWA 專利的共模抑制電路，可將 50Hz 工頻干擾衰減≥60dB，100MHz 射頻干擾衰減≥40dB，確保在電機驅動、焊接設備等強電磁環境下的信號穩定性。

2. 雙重屏蔽與抗振動設計

屏蔽系統升級：每個 BNC 接口采用內層鋁箔屏蔽（覆蓋率≥85%）+外層鍍錫銅編織網（覆蓋率≥90%），D-Sub9 針接口額外增加金屬外殼屏蔽，整體屏蔽效能提升至80dB 以上。

機械可靠性：外殼采用SUS316 不銹鋼材質，配合螺紋鎖緊結構，可在 5~55Hz、5G 振動環境下保持穩定連接，防護等級 IP67（IEC 60529），支持短時浸泡（1 米水深，30 分鐘）。

二、功能特性與行業適配

1. 動態測量與長距離傳輸

帶寬擴展：支持 DC~100kHz（-3dB）帶寬，配合 U-38~48 系列設備的500kHz 采樣率，可用于振動分析（如航空發動機葉片模態測試）、沖擊測試（如汽車碰撞模擬）等高頻場景。

長距離優化：標配 5 米電纜（0.5mm2 多股鍍錫銅線），若需延長至 100 米，可搭配 KYOWA 專用延長線（如 N-59），信號衰減率≤0.3%/10 米。內置信號增強電路，支持核電、風電等遠距離數據采集。

2. 智能交互與兼容性

TEDS 全兼容：內置 IEEE 1451.4 標準 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），支持KYOWA KFG 系列 TEDS 應變片（如 KFG-2-120-C1-11N15C2-TEDS），減少人工校準時間達 70%。

總線協議支持：D-Sub9 針接口兼容 CANopen、Modbus RTU 等工業總線協議，可直接接入 SCADA 系統，適用于智能工廠、自動化產線的集中監控。通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。
