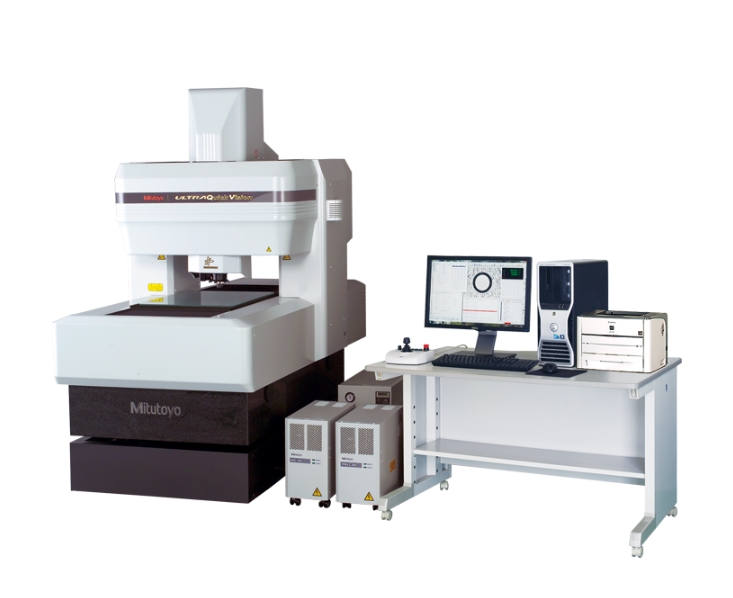

日本MITUTOYO三豐超高精度影像測量機ULTRA 404

CRYSTA-Apex V 系列標準 CNC 型三坐標測量機是三豐公司推出的新一代高精度測量設備，以下將從其精度、速度、功能等維度展開介紹：

高精度測量精度高：擁有最大容許長度測量誤差初項 1.7μm 的實力，即長度 100mm 時保證 2μm 精度，其精度指標為 E?,MPE=(1.7+3L/1000)μm，相比一般認為的高精度三坐標測量機 E?,MPE=(2.5+4L/1000)μm，在保證相同精度能力上有顯著優勢。

重復精度高：在使用掃描測頭的測量中，會進行測量數據的穩定化處理，測頭前端接觸工件時進行數秒靜止處理，最大限度排除動態誤差因素，實現高精度的重復測量。

溫度補償精度保障：標配溫度實時補償功能，在 16℃至 26℃的寬溫度范圍內，通過獨立傳感器測量標尺、工件和環境溫度，保證測量精度。

高速度驅動速度與加速度高：最大驅動速度達 519mm/s，最大驅動加速度達 2309mm/s2，相比一般 CNC 三坐標測量機，運行開始后 1s 行程距離大約有 100mm 的差異。

測量速度快：測量速度（與工件的接觸速度）最高可達 8mm/s，與驅動速度、驅動加速度相結合，能夠大幅度縮短總測量時間。

高速測量功能：可指定 3D 形狀的測量路徑，通過實時修正工件和公稱值的偏差引起的軌跡誤差，實現不受加工精度與設置偏差影響的高速測量。

功能多樣智能工廠功能：利用狀態監測、狀況監測、Measurlink? 三種智能工廠應用程序，通過網絡整合制造過程的信息管理，可遠程監測測量儀器的運行狀態和當前狀況，還能通過完整的數據管理 “可視化質量”，減少不良品的產生。

多傳感器兼容：具備多傳感器功能，兼容視覺、激光、表面粗糙度測量和掃描測頭技術等，可根據工件特性選擇相匹配的測頭，從而實現高精度、高效率測量。

測量軟件豐富：提供測量程序自動生成、齒輪分析和 CAD 評估等豐富的應用軟件，還配備可提高操作性的快速啟動功能、以及可直觀而又簡單操作測量機的操作盒，解決用戶從簡單到復雜測量中的測量難題。
